1mm位置量測系統
|
特 色：
 定位精度：±(20μm*L) L:位置尺長度 訊號解析度：類比：1mm ； 數位：1μm 重現度：類比：±3μm ； 數位：±2μm 參考點訊號：1Pulse/1mm 輸出訊號：類比：SIN/COS 1Vpp
數位：5V/RS422/TTL
24V PP
保護等級：讀頭：IP67
IP43
|
||
 |
||
 |
 1mm位置尺 本位置尺之充磁技術源於德國，高精度之充磁系統提供與各種量測器配合使用，達到各種檢測之精度要求。 特別是本系統使用磁性原理之故，尺身不受惡劣環境之油、水、切屑等加工影響，亦能達到系統要求之精度。 |
|
 |
T型位置量測器 本位置量測器為小型化之設計，方便於小機台及需要節省空間之機台的位置量測與回饋使 用。 本位置量測器設計簡單，易於安裝且易於切換使用，能避免因高速移動所產生之共振。 採用外掛方式安裝，由各方向之安裝皆可快速精準安裝。 採用一體成型外殼，防水、防塵。 可對應客戶之類比或數位訊號，供顯示或位置回饋使用。 |
|
 |
直立型位置量測器 本直立型量測器為小型化之設計，方便於小機台及需要節省空間之機台的位置量測與及回 饋使用。 外殼採用開模成型，組裝精密度高，品質信賴度極高。 可增加金屬套管，於惡劣環境下使用 |
|
 |
PG型位置量測器 此量測器為適用於滑軌上動作之自動機器裝置…等需傳動且需精密的位置量測時使用。 此量測器配合HIWIN滑軌之設計與生產，價格便宜且信賴性高，安裝容易可提高工作效率 與獲得高精度之量測與位置回饋。 |
|
 |
標準型位置量測器 本標準型位置量測器，設計簡單，易於安裝，易於切換使用。 採用外掛方式安裝，由各方向之安裝皆可快速精準安裝。 採用一體成型外殼，防水、防塵。 可外加金屬套管，防止信號線割傷及切削屑之熱損傷等造成信號線損壞。 可對應客戶之類比或數位訊號，供顯示或位置回饋使用。 |
|
 |

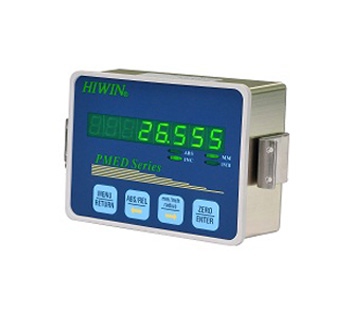

高性能單軸顯示器 本顯示器採用LED顯示方式設計，亮度高、可靠度高。 此顯示器可與其它光學尺之數位訊號搭配使用。 此顯示器含四組Relay輸出，符合工業用相關自動切斷機台、木工機等之使用需求。 8組預設經常使用之位置記憶，不用繁雜之設定。 本顯示器擁有體積小，易安裝等特色。 |
|
