5mm位置量測系統
|
特 色：
 定位精度：±(80μm+15μm/m*L) L:位置尺長度 訊號解析度：類比：5mm ； 數位：5μm 重現度：類比：±15μm ； 數位：±10μm 參考點訊號：1Pulse/1mm 輸出訊號：類比：SIN/COS 1Vpp
數位：5V/RS422/TTL
24V PP
保護等級：讀頭：IP67
IP43
|
||
 |
||
 |
 5mm位置尺 本位置尺之充磁技術源於德國，高精度之充磁系統提供與各種量測器配合使用，達到各種檢測之精度要求。 特別是本系統使用磁性原理之故，尺身不受惡劣環境之油、水、切屑等加工影響，亦能達到系統要求之精度。 |
|
 |
直立型位置量測器 本直立型位置量測器為小型化之設計，方便於小機台及需要節省空間的機台之位置量測及 回饋使用。 外殼採用開模成型，組裝精密度高，品質信賴度極高。 可增加金屬套管及括刷器，於惡劣環境下使用。 輸出訊號可分為5V RS422/TTL及推挽式輸出，可搭配PC及PLC做精準之位置回饋。 |
|
 |
H型位置量測器 此量測器為適用於滑軌上動作之自動機器裝置...等需傳動且須精密的位置量測時使用。 此量測器配合HIWIN滑軌之設計與生產，價格便宜且信賴度高，安裝容易可提高工作效率 與獲得高精度之量測與位置回饋。 |
|
 |
E型位置量測器 本E型量測器為小型化之設計，方便於小機台及需要節省空間的機台之位置量測及回饋使 用。 外殼採用開模成型，組裝精密度高，品質信賴度極高。 採用一體成型外殼，防水、防塵，等級可至IP67。 |
|
 |
5mm訊號轉換器 本訊號轉換器可配合類比訊號轉換至數位訊號輸出，經由量測之訊號做精確之訊號轉換， 以達到精準之位置回饋及正確之位置顯示。 本訊號轉換器輸出訊號可分為5V RS422/TTL及電晶體開集極輸出，可搭配PC及PLC做精準之位置回饋。 本訊號轉換器體積小易於安裝，適合安裝於各型機台設備上做位置量測及回饋使用。 |
|
 |

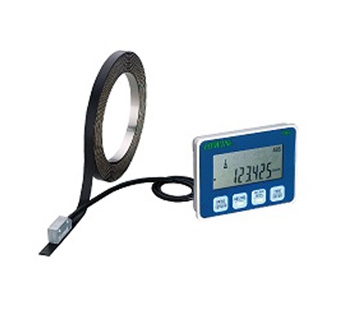

線性量測系統LCD顯示器 本顯示器採用LCD顯示方式設計以普通3號電池即可驅動，使用壽命長。 與量測器為一體之設計，非常適用於各種切斷機台、木工機等之使用，且能預設經常使用 之機能記憶，不用繁雜之設定。 擁有體積小，價格便宜，機動性高等特色。 |
|
 |
高性能單軸顯示器 本顯示器採用LED顯示方式設計，亮度高、可靠度高。 此顯示器可與其它光學尺之數位訊號搭配使用。 此顯示器含四組Relay輸出，符合工業用相關自動切斷機台、木工機等之使用需求。 8組預設經常使用之位置記憶，不用繁雜之設定。 本顯示器擁有體積小、易安裝等特色。 |
|
